arduinoと明るさセンサーと紫外線LEDを使った手作りジオラマで使えそうな仕組みを考えてみました。



現在、ジオラマ作品を

製作しているのですが、



arduinoと明るさセンサー

そして紫外線LEDを利用し

てジオラマが暗い環境に

置かれたときに、



なにか面白い

ことはできないかと考えて

いました。かとうともきは

こんな作品をつくっています。







この作品は、脈拍を

LED光に変えてジオラマ

空間を照らすという

仕組みになっている

のですが、



この作品が

暗いところに置かれ

た時、中のジオラマ空間

を紫外線LEDと蓄光顔料で

照らすようにしたら、

もっといい感じになる

だろうな~!

と思ったのがきっかけです。



(そして、手持ちの

紫外線ライトを使うので

なくて、できるだけ自動化したい)

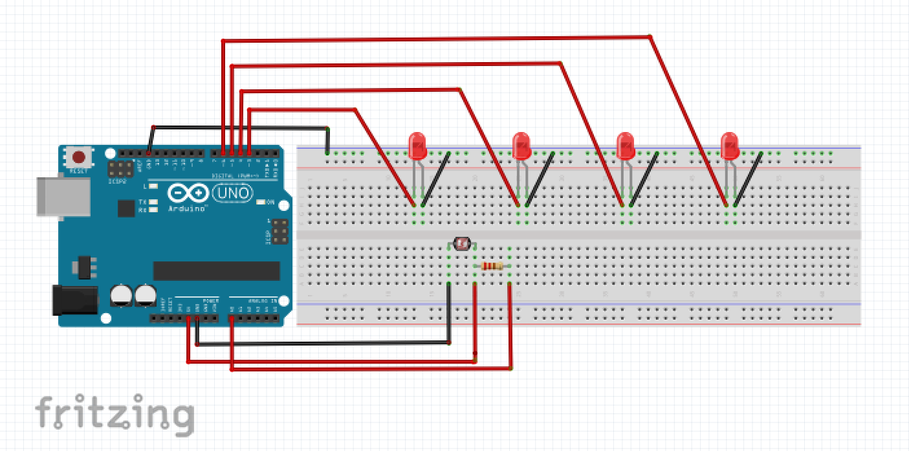

そこでまずは、このような

シンプルな仕組みを

考えました。



複数の紫外線LEDを使うのは、

単純に照射量を上げるためです。



(一つのLEDではどうしても、

蓄光顔料の光り方が弱く

なってしまうので。。)





配線やarduinoのコード

は赤川シホロさんの



第5回 光センサーでArduinoへの入力を試してみる!

の記事が非常に参考に



なりました。

(ほんと助かりました・・・)



プログラムでコード

変更した点は、12、

13~17、20~25行

あたりです。



明るさをどれくらい検知したら

LEDを光らせるかの数値

if(ledVal<239)のところは

場所によって調整する必要

があると思います。



<使用したコード>

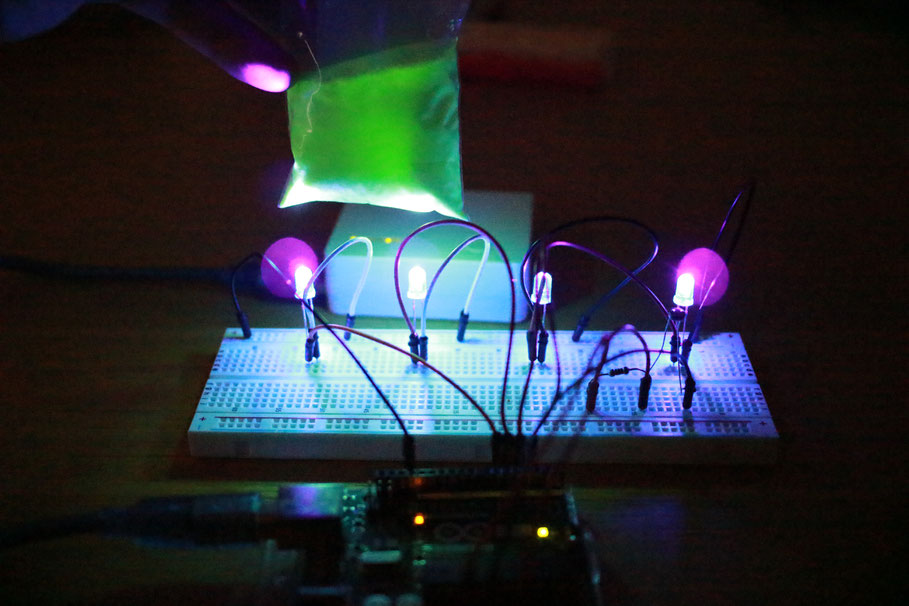

まだ作品自体には反映して

いないのですが、こちらが、

シンプルな系での動画になります。

反映したら、また更新しますね!



(青く蓄光顔料は、黄色に

比べると少し輝きが

弱まるので、今回は黄色を

使用しています。)





◆夏休みの宿題に使えそう。



この仕組みは、幻想的な雰囲気

を出すのにいいんじゃないか

と思います。



ミニプラネタリウムを作って

星を蓄光顔料を使って表現

し、暗くなったら、星が浮か

び上がるというものも、この

仕組みでできそうですね!



(*紫外線LEDは直視はしない

ようにそこだけ気をつけて

くださいね。)



手作り照明にも取り入れたり、、

色々できそうですよね。

夏休みの宿題なんかに参考に

してもらえたらうれしいです。
